Liña de produción de tubos LSAW

Unha fábrica de tubos LSAW é un investimento a longo prazo{0}}. Cando os compradores miran unha liña de produción, non se limitan a preguntar "Pode facer tubos LSAW?" - preocúpanserango de tamaño e grao, calidade estable, produción por quenda, nivel de automatización, control dixital e custo operativo. Unha boa liña proporciona unha canalización consistente e compatible con API-con eficiencia previsible; unha liña pobre convértese nun pescozo de botella e nunha carga de mantemento.

A continuación móstrase unha descrición-de provedor dun modernoLiña de produción de tubos de aceiro JCOE LSAW, baseado no proceso típico que se mostra no seu diagrama de fluxo.

Esta liña de produción de tubos de aceiro LSAW está deseñada para fábricas que precisan subministrartubo de parede grande-de gran-diámetropara oleodutos-transversais e traballos estruturais pesados. Co conformado JCOE, soldadura SAW de dobre-cara e expansión en frío-de lonxitude total, a liña pódese configurar paraTubo de liña API 5L, tubo de pilotes ou tubo estrutural, dependendo do seu foco de mercado.

Proxectos típicos inclúenliñas de transporte de petróleo e gas de longa-distancia, conducións de auga principais, fundacións de monopilotes e camisas offshore e grandes pilotes terrestres. O equipamento e a disposición personalízanse en función do seu intervalo de tamaño obxectivo e do seu tonelaxe anual, para que poida alcanzar unha produción competitiva sen-investir máis na capacidade non utilizada.

Deseño dirixido{0}} pola enxeñería, non só unha lista de equipos
Partimos da súa mestura de produtos, estándares obxectivo (API/ASTM/EN/GB), tonelaxe e condicións de taller, e despois deseñamos a liña en función diso-evitando máquinas de tamaño insuficiente-, sobre-investimento ou embotellamentos entre o conformado, a soldadura, a END e o revestimento.

Solución integrada dende o tubo ata o revestimento
As liñas de revestimento LSAW, SSAW, ERW, sen costura e 3LPE/FBE planifícanse como un único sistema con capacidades e loxística igualadas, polo que tratas cun provedor responsable en lugar de coordinar varios provedores e unidades incompatibles.

Control intelixente e trazabilidade completa de control de calidade integrado-

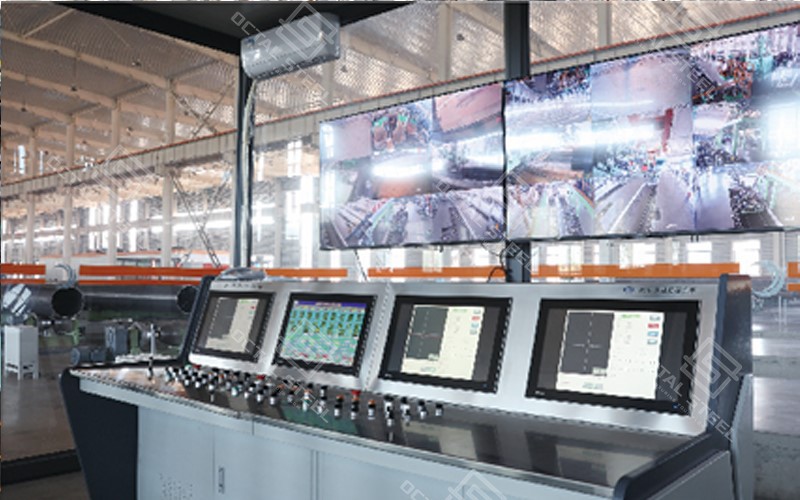

Integramos PLC/MES ou SCADA para que os parámetros clave (soldadura, expansión, proba hidráulica, revestimento) sexan monitorizados e rexistrados por tubo, ofrecéndoche alarmas-en tempo real, informes automáticos e trazabilidade completa da produción + QA para auditorías de clientes.

Inicio-máis rápido e menor risco do proxecto
Obtén unha liña que alcanza unha produción estable e vendible máis rápido, con menos avarías e menos probas-e-erros. Para que isto suceda, incluímos o deseño do proceso, o deseño, a supervisión da instalación, a posta en servizo e a formación dos operadores, polo que non só recibe máquinas-será un sistema de produción que pode comezar a xerar fluxo de caixa nun tempo moito máis curto.

Custo-ciclo de vida e actualización en conta
Non só estás pagando pola liña hoxe, tamén estás pagando polo seu custo de funcionamento nos próximos 10 ou 15 anos. Seleccionamos equipos clave tendo en conta o uso de enerxía, os consumibles, as pezas de recambio e o risco de inactividade, para que o seu custo operativo por tonelada siga sendo competitivo. A liña tamén está deseñada con camiños de actualización claros para a automatización, novos tamaños e calidades máis altas, polo que cando cambie o mercado, podes adaptarte e expandirte en lugar de arrancar todo e comezar de novo.

O diagrama mostra o fluxo completo de produción de tubos de aceiro JCOE LSAW, dende a placa ata o tubo terminado listo para o revestimento:

1. Preparación de placas e inspección UT

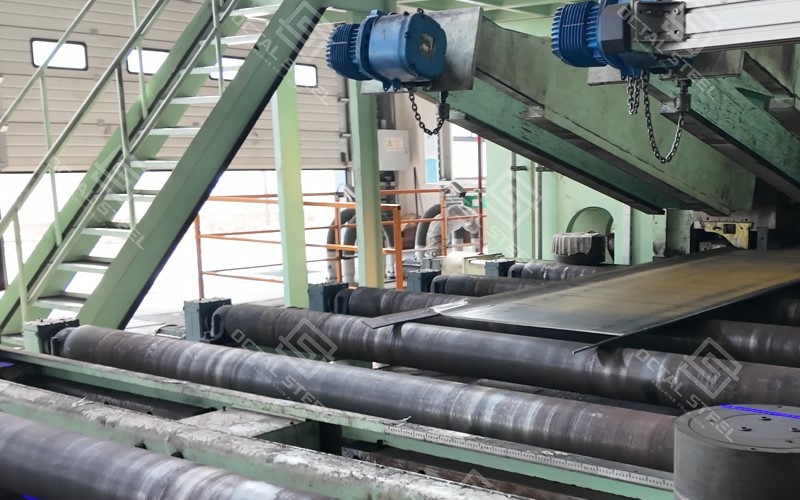

2. Fresado de bordos e pre{0}}dobrado de bordos
3. Formado J–C–O e soldadura por puntos

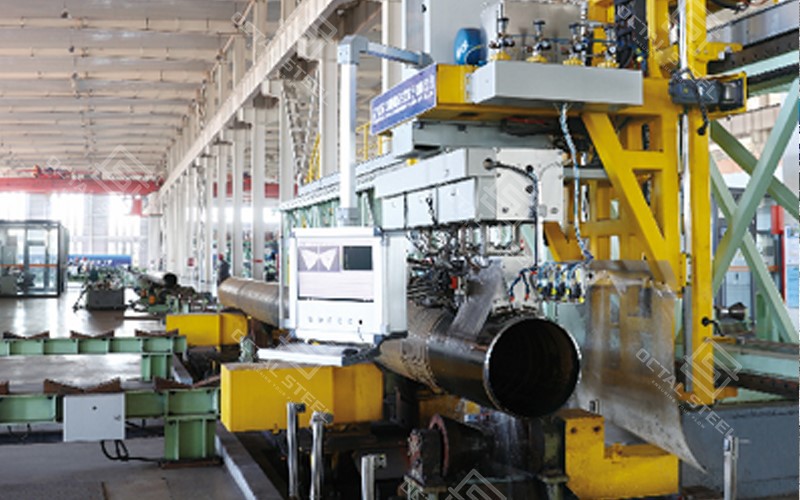

4. Soldadura multi-saw interna e externa
5. Inspección UT / RT en liña da costura de soldadura
6. Expansión e alisado en frío-de lonxitude total
7. Ensaio hidrostático e NDT final
8. Biselado final, medición, pesaxe e marcado
9. Transferir a pintura ou revestimento 3LPE/FBE e almacenamento

Cada investidor ten unha combinación de produtos, edificio e orzamento diferentes, polo que non ofrecemos unha solución de "unha disposición para todos". A liña de produción LSAW está configurada ao redor do teutamaños obxectivo, tonelaxe anual e taller existente, para que teñas suficiente capacidade sen construír un muíño de gran-tamaño-difícil de-funcionar.

• Opcións de capacidade

Os deseños típicos van desde200.000 t/ano ata 1.000.000 t/ano, con velocidades de conformación, soldadura, expansión e ensaio coincidentes entre si. Por exemplo, pódese deseñar unha liña de 300.000 t/ano8-10 tubos/hora, mentres que unha liña de 700,000+ t/ano pode apuntar18-22 tubos/hora, con estacións SAW, expansor e hidrotester de tamaño para seguir o ritmo.

• Flexibilidade de deseño: liña recta, forma de U-ou vans paralelos

Adaptamos a distribución á cobertura do teu edificio e do guindastre.
Por exemplo:

1. Nunhadisposición{0} en liña recta, placa UT → fresadora de bordo → prensa JCOE → dentro SAW → exterior SAW → expansor en frío → hidrotest → biselado todos seguen unha dirección, ideal para unha bahía longa e estreita.
2. NunhaDisposición en forma de U-, a prensa JCOE e a soldadura SAW están nun lado do taller, e o expansor en frío + hidrotester funcionan en paralelo no lado oposto; tubos de transferencia a través, entón tireducir a lonxitude do edificio e a distancia de desprazamento do guindastre.
3. Onde tamén tes unha liña sen costura, podemos colocar oforno de recalentamento de viga-andanteemolino de perforaciónnunha bahía-quente separada e, a continuación, comparta a loxística de acabado, NDT e revestimento coa liña LSAW para aforrar espazo e custos de manipulación.

A idea é sinxela: use os seus edificios existentes e os carrís de guindastre o máximo posible e dispoña o equipo asío material flúe cara adianteen lugar de facer zig{0}}zags e bloquear as grúas.

• Nivel de automatización: cantas persoas por quenda, facendo que

Deseñamos o nivel de automatización para que coincida cos teus custos laborais e estilo de xestión:

1. A máis liña manualpode necesitar arredor20-30 operarios por quendaa través de preparación de placas, conformado, SAW, expansor, hidrotest y acabado. Os operadores establecen manualmente moitos parámetros e moven os tubos con guindastres con máis frecuencia.
2. A liña de automatización{0} superiorpode correr con preto10-15 operarios por quenda, porque máis estacións usan seguimento automático de costuras, programas de soldadura predefinidos, recuperación automática de fluxo, carros de transferencia automática de tubos, UT en liña con marcado automático e pantallas de control centralizadas nunha sala de control.

En ambos os casos, o produto é compatible con API-, pero ocusto laboral por-tonelada, estabilidade e facilidade de xestiónson moi diferentes. Axudámosche a escoller un nivel no que tesperíodo de amortización e funcionamento-a-día a díater sentido.

• Integración do revestimento

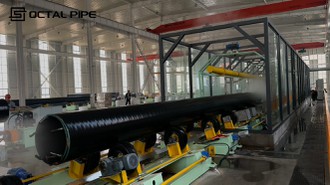

Cando tamén inviste nunLiña de revestimento ou liña de pintura 3LPE / 3LPP / FBE, deseñamos a saída da liña LSAW e a entrada da liña de revestimento para que os tubos se movan por cinta transportadora, coche de transferencia ou rolo directamente ao granallado e ao revestimento. Isto reduce o dano por manipulación do xardín, aforra tempo de empilhadeira/guindastre e permítelle executar tubos de aceiro e revestimentos como un fluxo de produción continuo.

• Baseado en China-, preto das fábricas de tubos reais

Estamos baseados en China, onde están funcionando a maioría das grandes fábricas de LSAW, SSAW e ERW do mundo. Traballamos directamente con fabricantes de equipos locais e fábricas en funcionamento, polo que a liña que deseñamos para ti baséase en tecnoloxía chinesa comprobada, datos de produción reais e o que realmente funciona no taller-non só nun deseño de folletos.

• Acceso a tecnoloxía avanzada pero madura

As fábricas chinesas están a executar todos os días as últimas prensas JCOE, sistemas SAW multi-fíos e control dixital de soldadura/NDT. Axudámosche a escoller equipos e sistemas de control que estean tecnicamente avanzados e xa se probaron en campo-en plantas de alto-tonelaxe, para que non te convertas nun "sitio de probas" de solucións non comprobadas.

• Relación calidade-prezo clara, non só un prezo baixo

Non intentamos ser o conxunto de máquinas máis barato en papel. Pola contra, combinamos CAPEX razoables con custos ocultos máis baixos: mellor deseño, menos operadores para a mesma saída, menos chatarra e reelaboración, control de calidade e auditorías máis fáciles. Para ti, iso significa unha liña cun período de recuperación realista e un custo por tonelada que pode competir no teu mercado obxectivo.

• Investimento transparente e ruta de actualización futura

Dende o principio mostrámosche diferentes configuracións-capacidade, nivel de automatización, persoal, uso de enerxía-para que comprendas o que estás a pagar e o que podes gañar. A liña está deseñada para que poida actualizar máis tarde (máis automatización, calidades máis altas, NDT ou capacidade de revestimento adicional) sen reconstruír desde cero, protexendo o seu investimento a medida que o seu negocio crece.

Certificacións



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Liña de produción de tubos de aceiro LSAW (JCOE).

Parámetros técnicos clave (solución personalizada)

• Proceso de Formación: J-C-O-E formandoconSoldadura por arco mergullado (SAW)
• Tipo de produto: Pared-de gran diámetro e grosaTubos de aceiro LSAWpara aplicacións estruturais e de canalizacións
• Rango de diámetro de tubo (OD): 16"–56" (406–1422 mm)
• Lonxitude do tubo: Ata 12 m(longitude fixa ou aleatoria)
• Normas aplicables: API 5L / ISO 3183 / GB/T 9711(personalización baseada en proxectos-dispoñible)
• Configuración do equipo principal:
• Fresado de cantos e pre-dobrado →Máquina formadora JCO→ soldadura por puntos → SAW dentro e fóra → expansión en frío → proba hidrostática → inspección UT/RT → biselado e marcado de extremos de tubo
