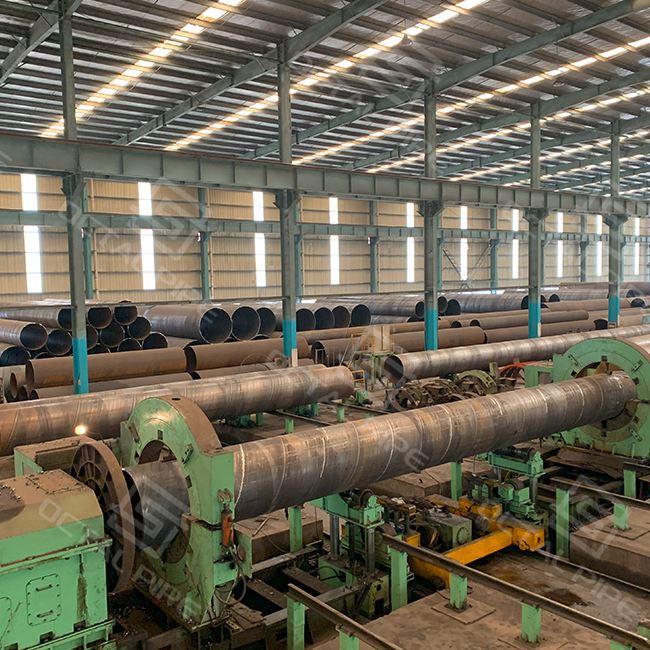

Liña de produción de tubos SSAW
SAW multi-fio interior + exterior para unha calidade de soldadura estable
Alcance da liña de produción de tubos modulares (núcleo + módulos opcionais)
QC opcional: seguimento de costuras, UT en liña, UT/RT final, proba hidráulica
Velocidade de liña equilibrada para evitar colos de botella en NDT/probas
Cortar-a-longitude + revestimento final/biselado para tubos listos para o lugar de traballo-
Para os enxeñeiros de aprovisionamento e proxectos, o valor real non é "unha lista de máquinas", senón unha liña coincidente onde a velocidade de conformación, a deposición de soldadura, o rendemento de NDT e o ciclo de proba hidráulica están deseñados para traballar xuntos-polo que a posta en servizo é máis rápida, a calidade da soldadura é máis estable e a aceptación é máis fácil.
O que significa "personalizado" nunha liña de produción de tubos SSAW real
Unha liña SSAW "personalizada" non debe significar reescribir un folleto-debería significar que a liña está deseñada en torno a tres cousas que afectan directamente ao teu ROI:
Modelo de saída e custo
A capacidade anual obxectivo e o plan de quendas definen a velocidade de produción adecuada e a automatización do manexo.
Estándar / Profundidade de inspección
O teu estándar obxectivo (API/ASTM/EN/GB) e os requisitos do propietario determinan se só necesitas UT en liña ou en liña + NDT + proba hidrográfica.
Maquetación de obradoiros e loxística
O deseño da liña adáptase á lonxitude/ancho do teu edificio, á cobertura do guindastre, ao almacenamento de bobinas, ao fluxo acabado do estaleiro de tubos e ás necesidades de expansión futuras.
O que recibe dun plan de personalización axeitado
- Fluxo do proceso + lista de módulos recomendados
- Concepto de maquetación (colocación de equipos + dirección loxística)
- Borra a configuración "imprescindible e opcional" para o control do orzamento
- Unha liña que se pode actualizar máis tarde (automatización/inspección/manexo)
Parámetros técnicos típicos
| Elemento | Rango típico / Notas |
|---|---|
| Tipo de liña | Soldadura por arco mergullado en espiral (SSAW / HSAW) |
| Rango OD | Normalmente~219 mm a 3000+ mm(configurado por sistema de formación) |
| Lonxitude | Ata12–18 m(configuración-a-longitude) |
| Soldadura | Dentro + exteriorSAW multi-fíos, adaptado ao grosor/saída obxectivo |
| Estándares | API/ASTM/EN/GB (profundidade de inspección configurada segundo as especificacións) |
| Modo de liña | Produción continua con estacións sincronizadas |
O punto non é a máis ampla "gama de folletos". O punto é seleccionar arango establepode executar a diario co seu rendemento obxectivo.
Fluxo do proceso (liña de produción de tubos SSAW)

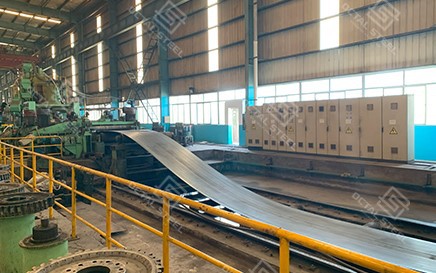

- Carga de bobinas → nivelación / preparación de bordos
- Formado en espiral (ángulo axustable)
- SAW interior + SAW exterior (multi-fíos)
- Seguimento de costuras en liña + UT en liña (opcional por especificacións)
- Corte-voante → extremo e biselado
- Proba hidrostática → UT/RT final (según sexa necesario)

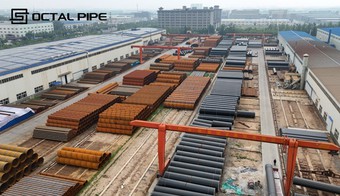

- Marcado, medición, apilado e envío
Configuración personalizada do equipo de tubos SSAW
Para unLiña de produción de tubos SSAW, os compradores non miran só "pódese soldar". Eles preocúpanseprodución continua estable, a consistencia da costura de soldadura e se a liña está configurada para cumpriro seu fluxo de traballo de aceptaciónsen converter NDT/probas no pescozo de botella.
ÁsTubo Octal, configuramos a liña SSAW ao redor da xanela de diámetro exterior/espesor, o estándar de destino e a disposición da planta-para que a produción e a calidade se manteñan equilibradas na produción real.
1. Inspección e rastrexabilidade de bobinas/tiras (comezar a limpar, manterse rastrexable)
Podemos integrarnosinspección de bobinas/tiras + marcado trazablena parte dianteira, polo que cada tubo pode ser ligado de novo aos rexistros de materia prima e proceso.
Por que importa:cando se producen auditorías do propietario ou inspección de terceiros-, a trazabilidade reduce as disputas e acelera a aceptación.

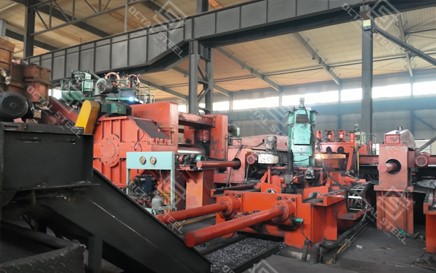

2. Preparación de bordes que estabiliza a costura en espiral
O rendemento de SSAW adoita perderse na costura-porquederiva a condición do bordo da franxa. Ofrecemosfresado/recortado de bordosopcións (nivel de tolerancia configurable) para manter a xeometría do bordo consistente antes de formar e SAW. Os bordos consistentes melloran o axuste-e reducen a falta-de-reparacións de fusión durante o aumento-.
3. Unión de tiras + acumulador (produción continua, menos paradas)
Para manter a liña verdadeiramente continua, Octal Pipe pode configurarcizalla final de tira + soldadura a tope + acumulador(se o requira o plan de capacidade).
Por que importa:menos paradas de liña=parámetros de soldadura máis estables e maior saída real (non só "capacidade teórica").
4. Formación en espiral con ángulo axustable (flexibilidade de diámetro real)
A sección de conformación está configurada conángulo de conformación axustablee unha configuración estable do rolo para admitir o seu rango de diámetro exterior sen repeticións mecánicas frecuentes, a flexibilidade do diámetro só é valiosa se o cambio se controla e se pode repetir-non "é posible en papel".
5. SIERRA MULTI-Dentro + Fóra (configurada polo espesor e a velocidade de destino)
Configuramosdentro SAW + fóra SAWconopcións multi-fíos(conto de fíos e capacidade de deposición seleccionadas pola súa xanela de espesor e a súa velocidade de destino). Quere estabilidade de penetraciónevelocidade de produción-sen ter que "reducir a velocidade para manter a calidade".
6. Seguimento de costuras en liña + UT en liña (opcional por especificacións, non complementos de marketing-)
Octal Pipe pódese integrarseguimento de costuraspara manter a cabeza de soldadura aliñada coa costura en espiral, ademaisen liña UTcando a súa especificación ou cliente requira unha detección previa de defectos. Reduce o retraballado e axuda a estabilizar o rendemento durante a posta en marcha, especialmente en grandes diámetros exteriores e paredes máis grosas.
7. Hydrotest + NDT final + Acabado (Aceptación-Saída lista)
Configuramos probas hidrostáticas e profundidade final NDT (UT/RT)segundo o requira o seu nivel de aceptación, e combínao coa velocidade da liña para que o control de calidade non sufoque o rendemento. O acabado pode incluírcorte voando-, extremo orientado e biselado, limpeza, marcado e apilado.
Por que importa:os tubos deben enviarsesitio de traballo-preparado, cun alcance de inspección que coincide co contrato-non un mosaico de complementos-máis tarde.
Liña de produción de tubos SSAW vs Liña de produción de tubos LSAW
A maioría dos compradores non precisan dunha longa comparación-necesitan un atallo á decisión.
| Factor de decisión | Liña de produción de tubos SSAW | Liña de produción de tubos LSAW |
|---|---|---|
| Materias primas | Bobina / tira | Prato |
| Modo de produción | Continuo | Formación baseada en pasos{0} |
| Forza da elección | Alto rendemento, fiestra OD flexible, eficiencia de custos | Moitas veces escollido por requisitos de proxecto moi esixentes |
| Motivo típico do comprador | Optimizar custo/ton + capacidade | Optimice o camiño de cumprimento-de gama alta |
Norma práctica:
Se o teu proxecto está dirixido porvolume + OD flexible→ SSAW adoita ser o camiño do ROI máis rápido.
Se o teu proxecto está dirixido porrequisitos de rendemento/propietario moi estritos→ Pode ser preferible LSAW.
Problema Común
P1: Que é unha liña de produción de tubos SSAW?
A: AnLiña de produción de tubos SSAWé un sistema continuo que forma unha bobina de aceiro nun tubo en espiral e solda a costura mediante soldadura por arco mergullado para producir tubos soldados de gran-diámetro.
P2: Que rango de diámetros de tubo pode producir unha liña de produción de tubos SSAW?
R: O rango OD épersonalizablee depende principalmente da unidade de conformación (ángulo de conformación) e da configuración de soldadura/manipulación.
P3: Que equipos se inclúen nunha liña de produción de tubos SSAW típica?
R: Unha liña típica inclúe carga e nivelación de bobinas, preparación de bordos, conformación en espiral, soldadura SAW por dentro e fóra, corte-a-longitude, acabado final e módulos opcionais de inspección/proba.
P4: Que información necesita Octal Pipe para citar unha liña SSAW personalizada?
R: Xanela de diámetro exterior e espesor, estándar obxectivo, plan anual de capacidade/quenda, alcance de NDT/ensaio hidráulico necesario, plan de lonxitude da tubaxe e restricións de disposición do taller.
Certificacións
Certificado CE
Certificado ISO 9001
Certificado API Q1
Certificado ABS
Certificado AP-5L
Certificado API-5CT
| Elemento | Rango típico (personalizable) |
|---|---|
| Tubo OD | 219–3048 mm |
| Espesor da parede | 5–25,4 mm |
| Lonxitude do tubo | 6–18 m(cortar-a-longitude) |
| Materia prima | Bobina / tira de aceiro |
| Soldadura | SAW interior + SAW exterior, multi-cable opcional |
| NDT/Probas | UT en liña opcional; UT/RT + Hydrotest segundo sexa necesario |
| Estándares | API/ASTM/EN/GB (por proxecto) |
| Principais equipos de produción | Desbobinadora e niveladora, fresado/recortado de cantos, fresadora de espiral, estación de soldadura SAW interior/exterior, corte -volando, unidade de proba hidrostática, revestimento de extremo e biselado |
